La zone frontale de l’entrepôt, c’est dans cette zone que sont réalisées les sorties et une partie des entrées
Pour répondre à sa croissance, DAFSA construit un entrepôt automatisé autoportant
DAFSA est un fabriquant agroalimentaire spécialisé dans les jus, crèmes végétales et orgeats. L’entreprise a été fondée en 2006, en tant que fournisseur intermédiaire de Mercadona, chaîne leader de supermarchés en Espagne. La forte croissance observée au cours des dernières années a positionné DAFSA comme une des entreprises les plus actives du secteur, avec une production s’élevant à plus de 250 millions de litres par an.
En 2014, elle a inauguré le nouveau centre de production de Segorbe (Castellón), dont la surface totale est de 66 000 m². Elle est alors devenue l’une des usines d’élaboration, d’emballage et de transformation la plus moderne et durable d’Europe. C’est dans cette même usine que l’on trouve l’entrepôt automatique construit par Mecalux.
La collaboration entre les deux entreprises remonte aux débuts de DAFSA. Depuis, Mecalux a construit plusieurs entrepôts comprenant des solutions adaptées à l’évolution de l’entreprise.
L’illustration ci-jointe donne des informations sur le type d’entrepôt installé, ainsi que sur l’espace réservé à un agrandissement futur, prévu pour augmenter la capacité de stockage qui pourra atteindre jusqu’à 40 000 palettes.
En plus de leur propre poids, les rayonnages doivent supporter celui des palettes stockées et les forces externes mentionnées dans les normes, comme le vent, par exemple. Les rayonnages font partie intégrante du bâtiment autoportant, et c’est sur ces rayonnages que la toiture et les parois sont installées.
L’entrepôt, composé de quatre allées de stockage, mesure 39 mètres de haut, 31 mètres de large et 102 mètres de long. Une de ces allées a été isolée des autres pour stocker des produits réfrigérés. Pour ce faire, on a utilisé un type de construction spécifique afin que l’allée soit intégrée dans le même bâtiment, mais sans avoir à installer de pont thermique.
Les machines fournies par Mecalux et le système de gestion d’entrepôts Easy WMS gèrent les mouvements des produits palettisés à la fin des lignes de production, ce qui permet une intégration totale entre l’usine et l’entrepôt. Les interventions humaines visant à déplacer les marchandises entre les différentes zones sont donc fortement réduites.
L’entrepôt, situé sur un côté de l’usine, est relié aux sorties de production via un tunnel comportant deux niveaux. Un espace au milieu permettra un agrandissement futur.
Pour que les palettes entrent dans l’entrepôt, des élévateurs ont été installés à l’extrémité du tunnel. Ceux-ci montent la charge jusqu’au niveau supérieur puis une ligne de convoyeurs automatiques se charge de transférer les palettes jusqu’à l’allée de stockage assignée par le logiciel Easy WMS.
Les différents postes d’identification et de conditionnement garantissent l’état et les dimensions correctes des palettes qui entrent dans l’entrepôt. Leur fonctionnalité de vérification est fondamentale, car dans le même entrepôt peuvent être stockées des europalettes de dimensions 1 200 x 800 mm et des demi-palettes de dimensions 600 x 800 mm.
Des plates-formes de levage ont été mises en place, et coïncident avec le niveau supérieur du tunnel. C’est sur celles-ci que les convoyeurs d’entrée des allées sont installés.

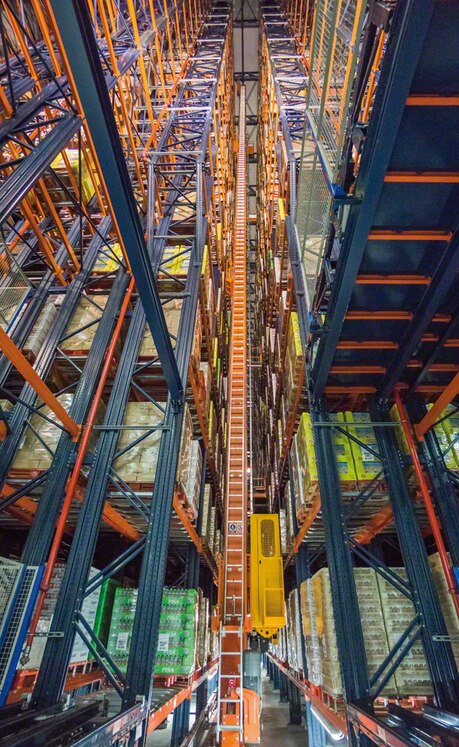

L’entrepôt comporte quatre allées sur lesquelles circulent les transtockeurs. Ceux-ci exécutent les mouvements entre les emplacements et les convoyeurs d’entrées et de sorties de palettes. Comme vu précédemment, l’une des allées a été isolée des autres pour permettre le stockage de produits réfrigérés.
Des rayonnages double profondeur ont été installés sur les deux côtés des allées, avec 16 niveaux de stockage adaptés aux deux formats de palettes utilisés par DAFSA.
Les appareils de réfrigération, les systèmes de protection incendie, les guides supérieurs des transtockeurs et les autres appareils internes sont fixés aux rayonnages eux-mêmes, formant ainsi un ensemble.
Les transtockeurs double mât incluent une cabine embarquée qui sert à faciliter les tâches de maintenance, comme le montre l’illustration à droite ci-dessous.
L’installation est divisée en plusieurs zones :
Alors que le niveau supérieur du tunnel est uniquement destiné aux entrées, le niveau inférieur voit lui à la fois des sorties et des entrées, ce qui crée des redondances au niveau des entrées.
La ligne principale du niveau inférieur du tunnel comporte deux lignes de convoyeurs qui permettent de gérer les entrées et les sorties des palettes simultanément.
La ligne de convoyeurs installée dans la zone frontale de l’entrepôt communique au moyen de trois portes avec la zone d’expéditions située dans un bâtiment annexe. Dans ce bâtiment, deux navettes automatiques déposent les palettes sur un des canaux du rayonnage à palette dynamique disposés au sol.
Les expéditions sont aussi segmentées en fonction du produit. Ainsi, une partie réservée aux produits réfrigérés a été réalisée dans une enceinte fermée conçue pour réaliser deux pré-chargements. Les portes verticales déroulantes s’ouvrent automatiquement pour déposer les palettes dans les canaux des rayonnages à palette dynamique.
Au total, sept groupes de pré-chargement et une sortie rapide ont été installés. Chaque groupe est composé de trois canaux de rayonnages à palette dynamique d’une capacité de 11 palettes chacun. Ces trois canaux permettent de charger un camion complet, soit 33 palettes.
Les canaux sont conçus pour que les palettes soient manutentionnées au moment de leur sortie en utilisant des transpalettes électriques. Les sorties des pré-chargements coïncident avec les quais de chargement des camions, comme le montrent les photographies de cette double-page.
L’installation est conçue pour des europalettes de dimensions 800 x 1200 mm et des demi-palettes de dimensions 800 x 600 mm.
L’utilisation de demi-palettes est très fréquente dans le secteur de la distribution, et particulièrement pour les produits à forte rotation. En effet, ceux-ci passent directement de la production aux rayonnages des supermarchés, afin d’éviter les manipulations intermédiaires et superflues.
Pour stocker des palettes de dimensions 800 x 1200 mm de profondeur indistinctement et avec une sécurité maximale, des traverses ont été installées sur les rayonnages, comme représenté sur l’image ci-dessous à droite.
Les dimensions des convoyeurs ont aussi été adaptées au format des demi-palettes. En ce qui concerne les convoyeurs à rouleaux, la séparation entre eux est inférieure à la séparation habituelle, alors que quatre brins ont été disposés sur les convoyeurs à chaînes. Afin d’éviter toute confusion, des postes d’identification aident à différencier les deux types de palettes.
C’est le « cerveau » qui gère toutes les opérations, des sorties de production jusqu’à l’expédition. Ce puissant système de gestion d’entrepôt développé par Mecalux permet de réaliser, entre autres, les actions suivantes :
La communication entre Easy WMS et l’ERP du client est permanente et bidirectionnelle : les données requises par les deux systèmes sont transférées pour gérer efficacement l’entrepôt.
Magasin automatique autoportant | |
---|---|
Capacité de stockage :: | 23 232 palettes |
Poids maximum par palette :: | 1 050 kg |
Hauteur de l’entrepôt :: | 39 mètres |
Type de transtockeur :: | double mât et double profondeur |
Nb de transtockeurs :: | 4 |
Nb de navettes automatiques :: | 2 |
Canaux de pré-chargement :: | 21 |
Capacité par canal :: | 11 |
Système de construction :: | autoportant |
